简介

---

使用VPN，可以让你随时随地，通过加密的隧道，安全访问公司内网资源。

我们使用基于IPSec最新的协议IKEv2来实现VPN。这个协议提供了更可靠快速的认证，以及漫游不同网络的能力。更方便的是，很多常用操作系统，如Window 7以上，macOS，iOS都内置了官方的客户端，使用起来也非常顺畅便捷。

本文介绍了如何在Windows, macOS, Ubuntu, iOS和安卓上设置VPN客户端的方法。

预先准备

• 下载CA证书
  • 使用Creekside Networks网管服务的客户，请点击下载证书文件creekside.authority.cer。
• 从你的网管那里获取连接参数
  • VPN服务器的域名，类似‘vpn.creekside.network’形式；
  • 你的VPN账户名和密码；

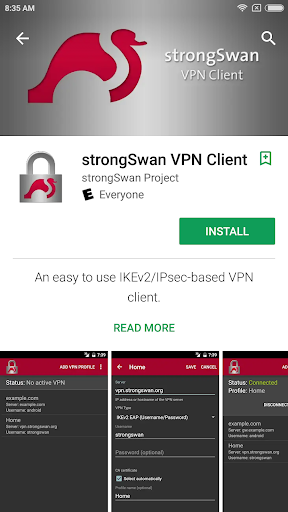

• 使用安卓手机的客户请下载客户端
  • Strongswan安卓客户端2.3.0

Windows10

---

安装证书

Windows10安装证书的手续略为复杂，请参考以下胶片（点击左右侧箭头可翻页）。

设置连接

Windows已经内置了IKEv2 VPN客户端。你需要在第4步里填写你收到的VPN服务器设置信息：

• VPN服务商：选”Windows内置”
• 连接名称：你可以自定义便于记忆的名称
• 服务器名称或地址：填写服务器域名
• VPN类型：选择“IKEv2”
• 登录类型：账户名和密码
• 账户名：你的账户名

通过VPN访问互联网

IKEv2自动支持split tunnel功能，也就是只有远程网络才走VPN隧道，互联网流量还是走本地网关。在某些应用场景下，如果你希望使用公司的网络来访问互联网，就可以根据以下步骤完成进一步的配置。

Android

---

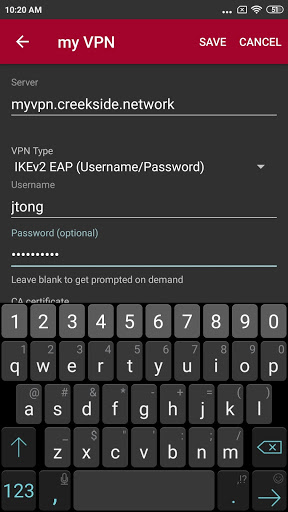

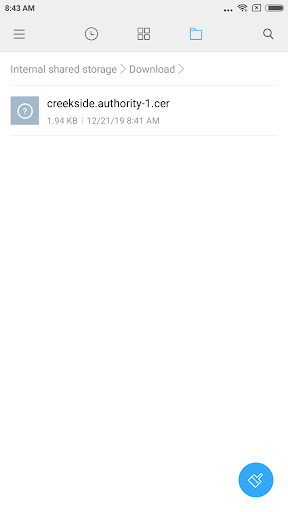

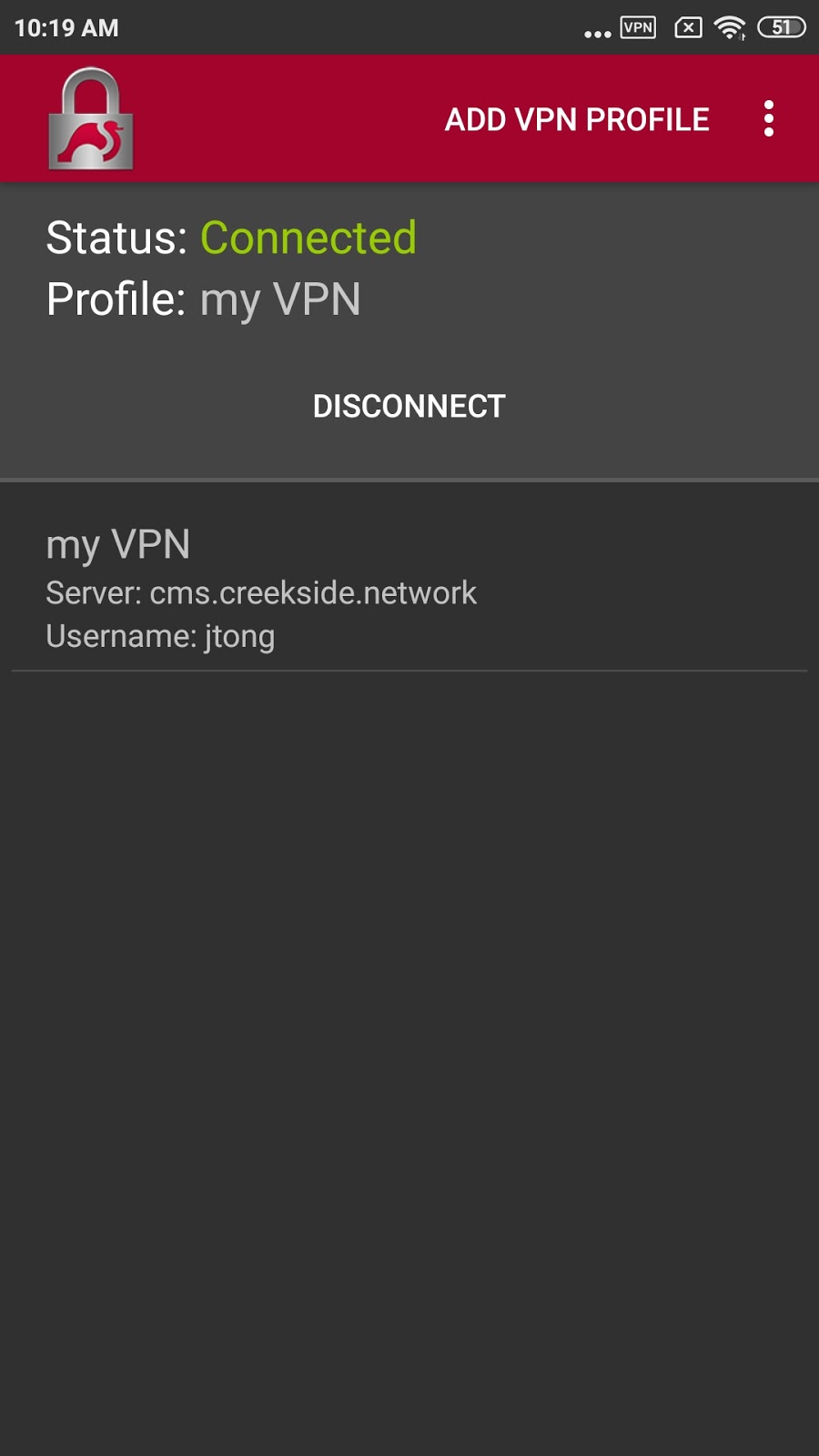

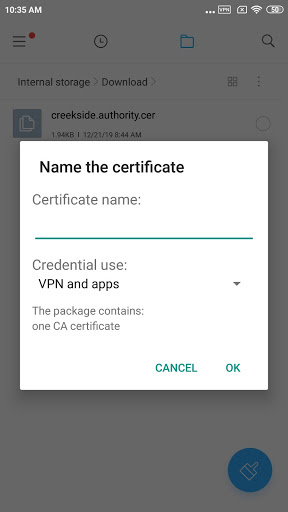

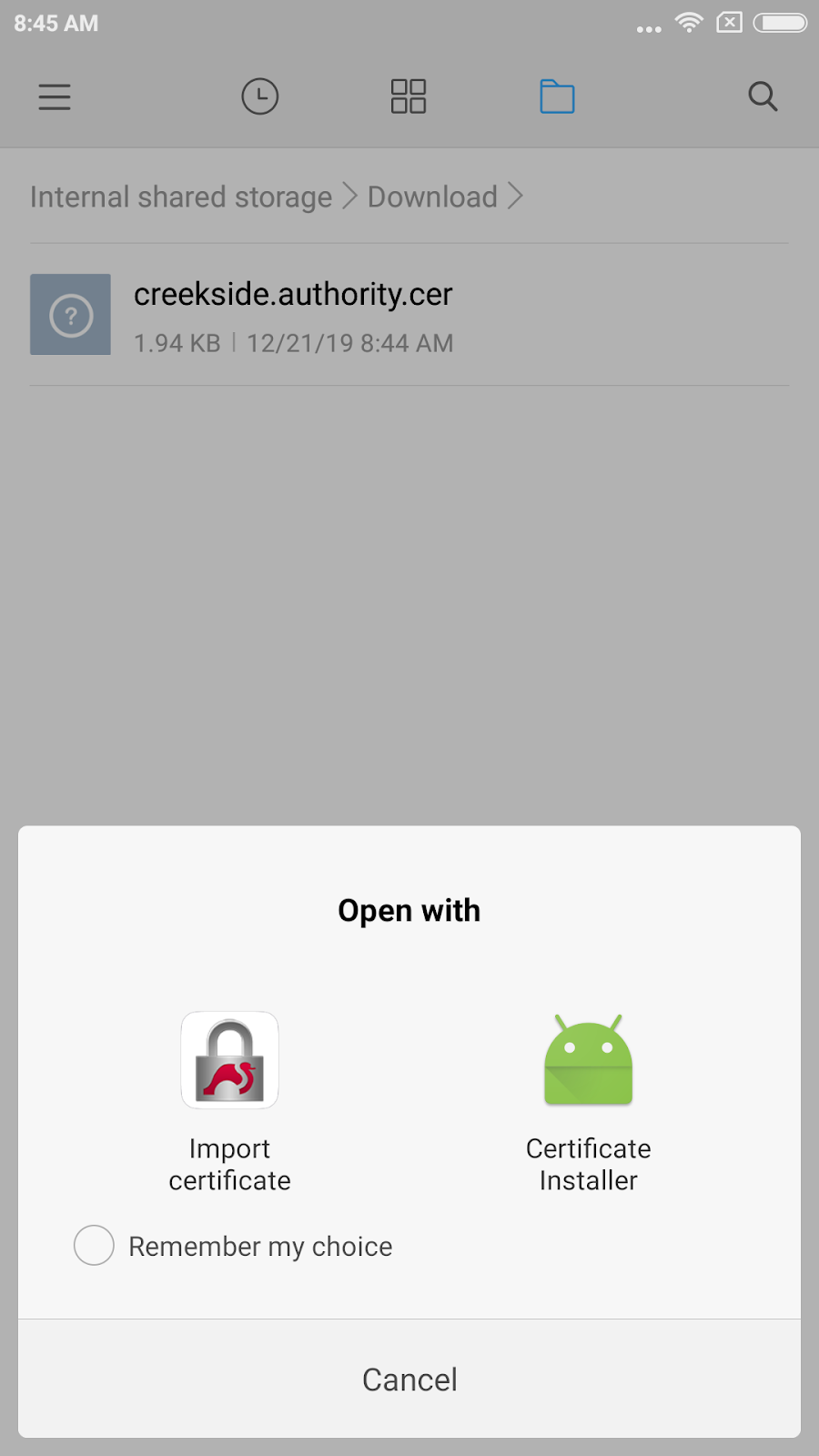

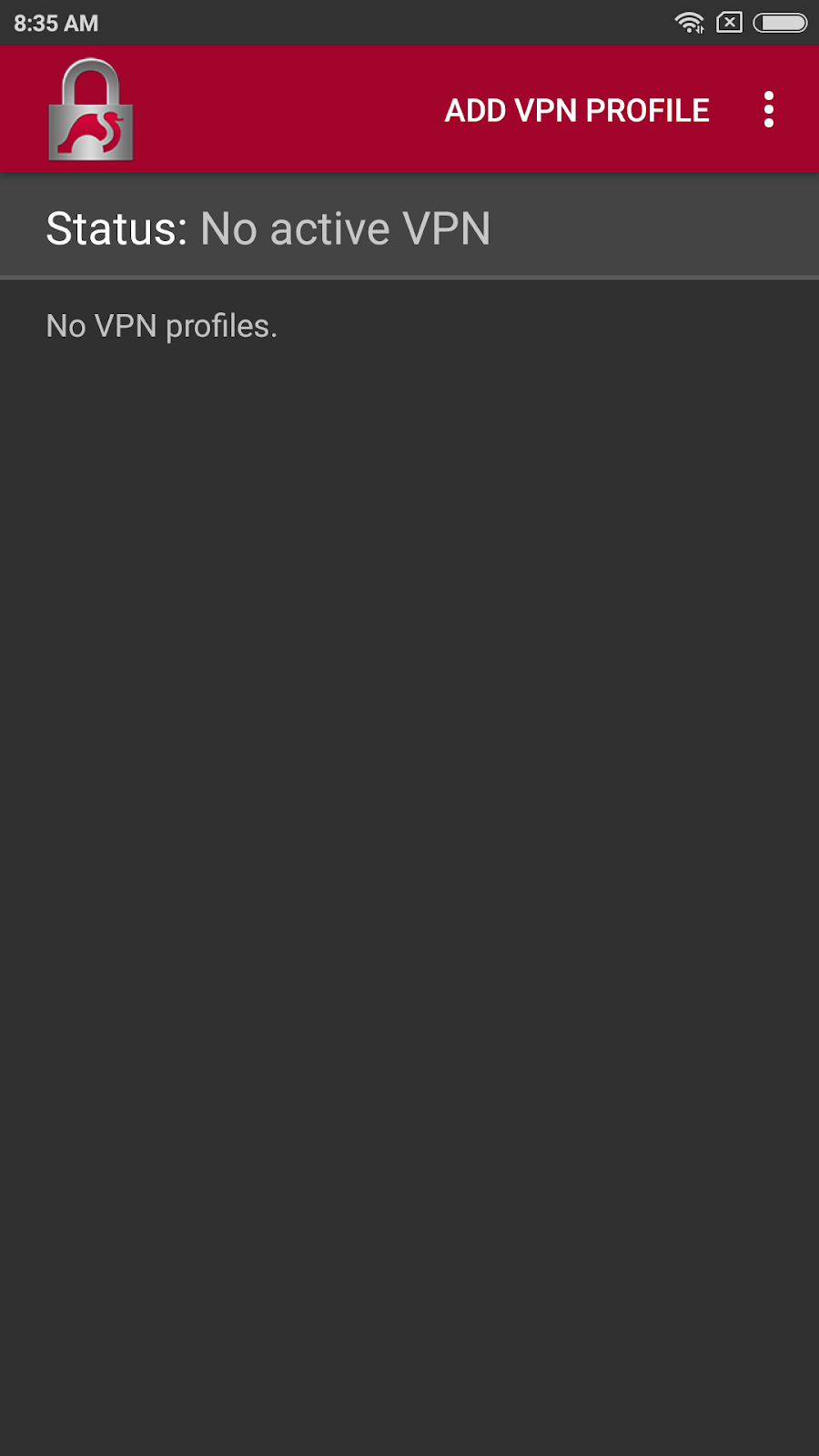

Android没有原生客户端，需要下载，并按以下步骤安装。

macOS

---

首先按以下步骤安装证书：

• 双击下载的证书文件。钥匙串访问应用会自动弹出一个对话框，并提示“钥匙串访问正在尝试修改系统钥匙串。输入密码以允许此次操作“
• 输入你的计算机密码，然后点击修改钥匙串
• 双击刚才新引入的VPN证书Creekside Networks Authority。一个参数设置窗口会弹出来，点击信任左侧的箭头，然后在IP安全 (IPSec)一栏中，把缺省的用不信任改成始终信任。
• 系统会再次要求你输入密码确认。确认完成后，刚才的改变会自动被保存下来。证书导入完毕。

接下来我们设置VPN连接。

• 打开系统偏好设置，选择网络；
• 点击左侧网络列表框下面的“+“号；
• 在弹出的对话框里
  • 选择接口为VPN；
  • VPN类型缺省是IKEv2，这个不要改；
  • 在服务名称项目里，你可以输入任何你喜欢的名字；
  • 完成后点击创建；
• 在新的连接页面里，
  • 服务器地址：输入管理员发给你的域名；
  • 远程ID：和上述服务器地址一样的域名；
  • 本地ID：保持空白；
  • 点击认证设置…，在对话框里输入：
    • 用户名：你的VPN用户名；
    • 密码：你的VPN密码；
    • 完成后，点击“好”
  • 回到连接页面后，点击应用以保存刚才的设置；
  • 点击连接，你就会连接到VPN服务器了。

iOS

---

按照以下步骤配置VPN：

• 使用隔空投送把证书文件发送到你的手机；
• 一个对话框会自动弹出来，如果你有Apple Watch, 会首先提示你选择选择要安装的设备，选择iPhone，系统会提示描述文件已下载。
• 打开设置应用，找到通用并打开
  • 向下滑动到描述文件一行出现，点击打开；
  • 在已下载的配置描述文件下方的列表里，点击Creekside Networks Authority一项；
  • 在随后出现的安装描述文件页面中，点击右上角的安装按钮；
  • 输入你的锁屏密码
  • 再次点击安装，证书安装就完成了。
• 回到通用页面，我们开始配置VPN连接：
  • 向下滑动到VPN一行，点击打开；
  • 在页面的最后一行，点击添加VPN配置…，进入添加配置页面
    • 类型：使用缺省的IKEv2
    • 描述：VPN连接的名称，填写你公司的名称或者任意名字；
    • 服务器地址：输入管理员发给你的域名
    • 远程ID：和上述服务器地址一样的域名
    • 本地ID：保持空白
    • 用户鉴定：保持用户名不变
    • 用户名：你的VPN用户名；
    • 密码：你的VPN密码；
    • 最后点击左上角的完成，
  • 回到VPN页面
    • 点选刚才设置的VPN连接；
    • 在状态一栏，点击未连接右侧的开关；
    • 你就会连接到VPN服务器了。

Ubuntu

---

Ubuntu 16.04

首先，我们要下载Strongswan源码，编译并安装:

cd ~
sudo apt-get install -y libssl-dev libglib2.0-dev libnm-dev
wget http://download.strongswan.org/strongswan-5.6.3.tar.bz2
tar xjf strongswan-5.6.3.tar.bz2
cd ~/strongswan-5.6.3
./configure --sysconfdir=/etc --prefix=/usr --libexecdir=/usr/lib \
   --disable-aes --disable-des --disable-md5 --disable-sha1
   --disable-sha2 --disable-fips-prf --disable-gmp --enable-openssl \
   --enable-nm --enable-agent --enable-eap-gtc --enable-eap-md5 \
   --enable-eap-mschapv2 --enable-eap-identity
make
sudo make install

然后是NetworkManager的Strongswan插件。

cd ~
sudo apt-get install -y intltool libgtk-3-dev libsecret-1-dev \
  libnma-dev network-manager-dev libnm-util-dev libnm-glib-dev \
  libnm-glib-vpn-dev libnm-gtk-dev

wget http://download.strongswan.org/NetworkManager/NetworkManager-strongswan-1.4.4.tar.bz2

tar xjf NetworkManager-strongswan-1.4.4.tar.bz2
cd ~/NetworkManager-strongswan-1.4.4
./configure --sysconfdir=/etc --prefix=/usr --libexecdir=/usr/lib

make
sudo make install

Ubuntu 18.04

我们先下载官方的Strongswan以及相应的NeworkManager插件。

sudo apt install -y strongswan libcharon-extra-plugins network-manager-strongswan

Setup VPN connections

VPN客户端安装好了，接下来是配置VPN连接。

• Open System Settings, then select Network;
  • Ubuntu 16.04:
    • Click the + sign at the left-bottom corner, choice Interface type to VPN, then click Create;
  • Ubuntu 18.04
    • Click the + sign at the right side of VPN list.
• A VPN connection type dialog box will pop out, choose IPSec/IKEv2 (Strongswan), click Create;
  • Now a configuration dialog box will pop out. fill in information as directed below;
    • Name: Any text you like to name the VPN connection
    • Gateway
      • Address: The VPN server’s domain name IT sent to you.
      • Certificate: Browse to choose the certificate file you received.
    • Client
      • Authentication: Select “EAP”
      • Username: Use the userid that is given to you.
      • Password:
        • Click the icon at the end of input box.
        • Select the 2nd option: Store the password for all users.
        • Input your password
    • Options:
      • Make sure you check the “Request an inner IP address”.
      • Optionally you may also check Enforce UDP encapsulation
      • Leave use IP compression unchecked.
    • Cipher Proposals
      • Leave this section blank.
  • Finally click the “Add” button to save the configuration.
